Nieuwe WIBE pendels BM
Het gamma WIBE toebehoren werd onlangs uitgebreid met de nieuwe WIBE pendels, dé slimme oplossing voor snelle en eenvoudige installatie van kabeldraagsystemen in industriële omgevingen.

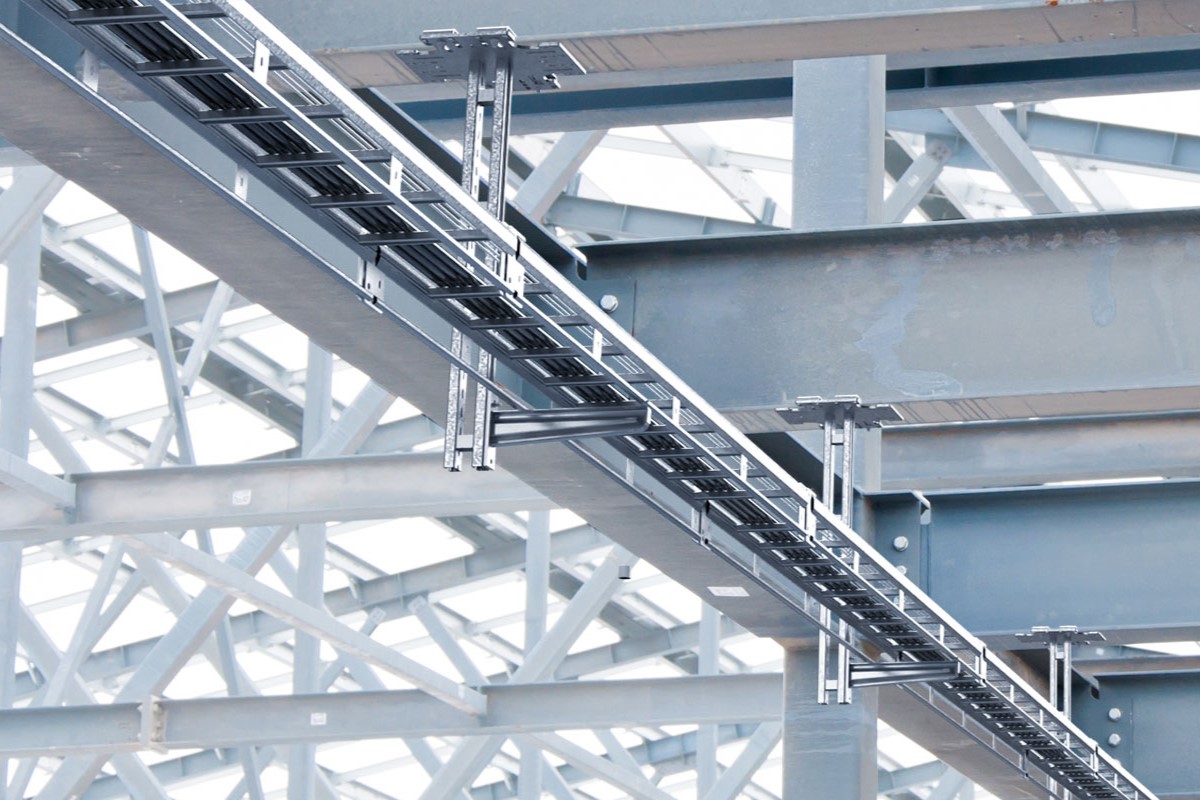

Het installeren van kabeldragers aan draagbalken komt vaak voor in industriële projecten, maar kan een tijdrovende klus zijn waarvoor tal van onderdelen en toebehoren vereist zijn. Als voor de installatie van de kabeldragers in de draagbalken geboord moet worden, heeft dit ook een negatieve impact op de sterkte van de constructie. Dat kan problemen opleveren in de inspectiefase.
Tijdens de bouw van een grote batterijproductiefaciliteit in Noord-Zweden creëerde Wibe samen met installateur Eitech een oplossing op maat die een snelle installatie aan een draagbalksysteem mogelijk maakt zonder de balken aan te tasten. De klant was zo tevreden dat ze het in verschillende andere projecten hebben gebruikt. Ondertussen heeft Wibe deze oplossing verder ontwikkeld en verfijnd tot een nieuwe productfamilie, speciaal geschikt voor industriële projecten.
De dubbele pendel BM is geschikt voor I-balken met een breedte van 200-300 mm en is een aanvulling op de reeds bestaande reeks dubbele pendels 20, 20F en 20FS. De dubbele pendel BM heeft een grote plafondplaat die in het midden onder de balk wordt geplaatst en vervolgens met een speciale set klemmen en schroeven op de flens van de balk wordt geklemd. Speciaal ontworpen groeven in de plafondplaat vergrendelen de klem en voorkomen dat de dubbele pendel beweegt of losraakt. De installatie is relatief eenvoudig en behoeft geen zaag- of boorhandelingen. Dat levert enerzijds een grote tijdsbesparing op en anderzijds een logistieke plaatsbesparing.
De dubbele pendel BM is verkrijgbaar in thermisch verzinkt staal voor C4 omgevingen, in lengtes tussen 0,5 en 6 meter. Klemmen en montagesets worden apart besteld en zijn verkrijgbaar in vier verschillende lengtes voor flenzen met een dikte tussen 0 en 40 mm.
Nieuwe referenties:

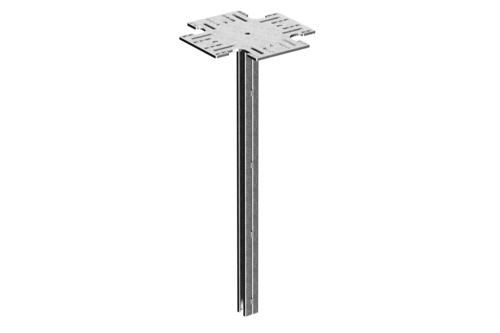

Dubbele pendel BM20
| Artikel | Omschrijving |  |
| CSU795894 | Dubbele pendel BM20-505 HDG | |
| CSU795895 | Dubbele pendel BM20-1000 HDG | |
| CSU795896 | Dubbele pendel BM20-1500 HDG | |
| CSU795897 | Dubbele pendel BM20-2000 HDG | |
| CSU795898 | Dubbele pendel BM20-3000 HDG | |
| CSU795899 | Dubbele pendel BM20-4000 HDG | |
| CSU795900 | Dubbele pendel BM20-5000 HDG | |
| CSU795901 | Dubbele pendel BM20-6000 HDG |

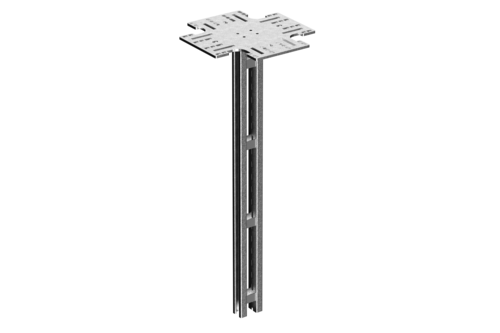

Dubbele pendel BM20F
| Artikel | Omschrijving |  |
| CSU795902 | Dubbele pendel BM20F-1000 HDG | |
| CSU795903 | Dubbele pendel BM20F-1500 HDG | |
| CSU795904 | Dubbele pendel BM20F-2000 HDG | |
| CSU795905 | Dubbele pendel BM20F-3000 HDG | |
| CSU795906 | Dubbele pendel BM20F-4000 HDG | |
| CSU795907 | Dubbele pendel BM20F-5000 HDG | |
| CSU795908 | Dubbele pendel BM20F-6000 HDG |

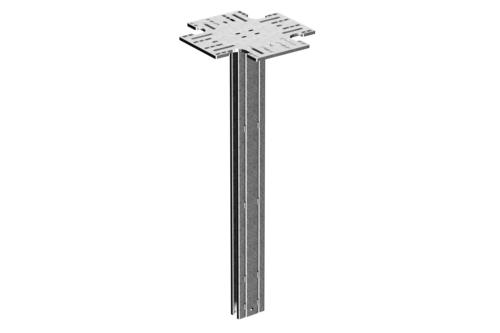

Dubbele pendel BM20FS
| Artikel | Omschrijving |  |
| CSU795909 | Dubbele pendel BM20FS-1000 HDG | |
| CSU795910 | Dubbele pendel BM20FS-1500 HDG | |
| CSU795911 | Dubbele pendel BM20FS-2000 HDG | |
| CSU795912 | Dubbele pendel BM20FS-3000 HDG | |
| CSU795913 | Dubbele pendel BM20FS-4000 HDG | |
| CSU795914 | Dubbele pendel BM20FS-5000 HDG | |
| CSU795915 | Dubbele pendel BM20FS-6000 HDG |
Klem voor I-balk + montagesets
| Artikel | Omschrijving | |
| CSU795916 | Klem voor I-balk 6BK-13 HDG |  |
| CSU795917 | Klem voor I-balk 6BK-20 HDG | |
| CSU795918 | Klem voor I-balk 6BK-35 HDG | |
| CSU795919 | Klem voor I-balk 6BK-40 HDG | |
| CSU795920 | Montageset klem voor I-balk 6BK-13 HDG |  |
| CSU795921 | Montageset klem voor I-balk 6BK-20 HDG | |
| CSU795922 | Montageset klem voor I-balk 6BK-35 HDG | |
| CSU795923 | Montageset klem voor I-balk 6BK-40 HDG |
Technische info
Dubbele pendel, tweezijdig, te gebruiken voor verticale installatie van I-balken. Wordt geplaatst in combinatie met klem voor I-balk 6BK en montagesets voor klem voor I-balk, afzonderlijk verkrijgbaar.
| De pendel kan in beide richtingen worden geïnstalleerd vanaf een I-balk van 200 tot 300 mm breed. |  |
 |

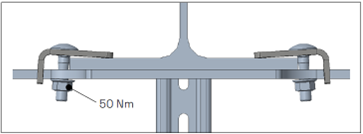

Voor een correcte installatie moet de pendel zich in het midden van de balk bevinden en moeten de bouten de zijkant van de I-balk raken met max. aandraaimoment van 50 Nm te bevestigen. |
 |
 |
Klik op deze link voor de installatievideo.
